KIT DE INSTALACIÓN
Termina, engarza, conecta.
KIT DE TERMINACIÓN DE CONECTORES MC4 · TODO PARA CABLEAR TU SISTEMA
Wire it yourself
Un kit, todas las conexiones.

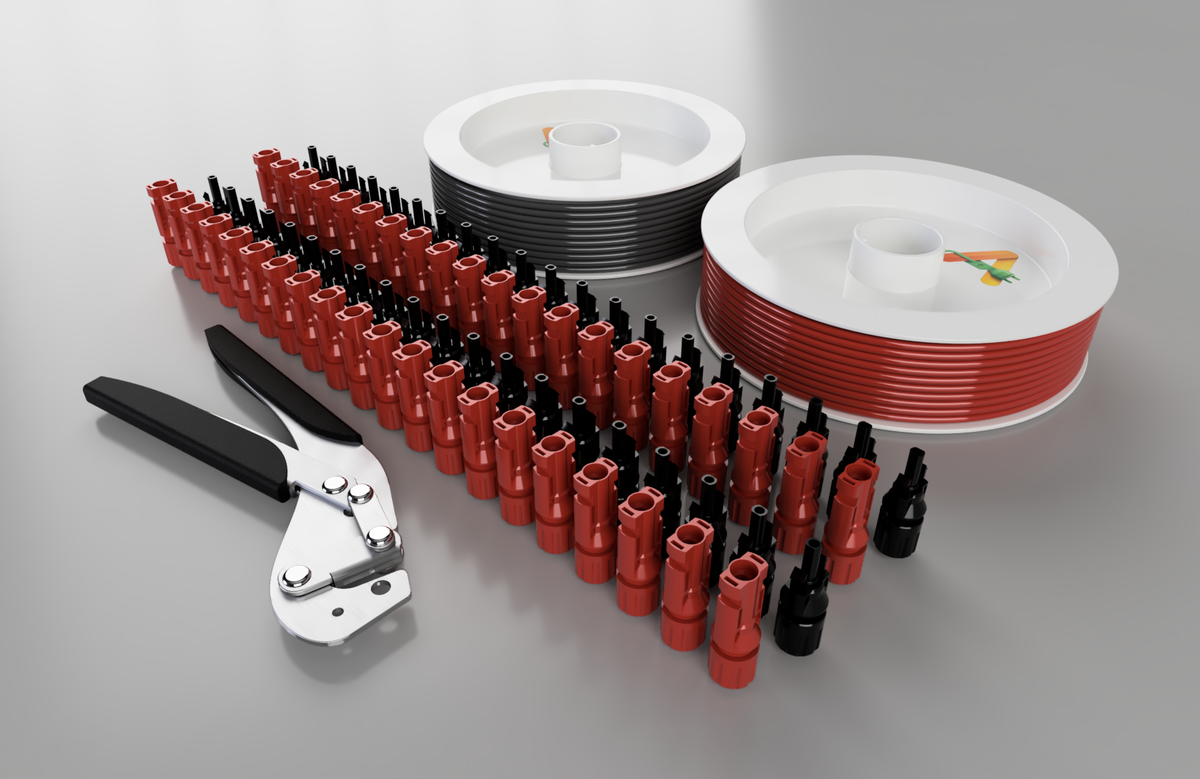

El Kit de Instalación de ANEW es un kit completo de terminación de conectores MC4 — los conectores, el cable y la herramienta para unirlos, en una sola caja. Así es como cada generador, conector solar y nodo de almacenamiento de ANEW se cablea en campo: conectores macho y hembra compatibles con MC4, cable fotovoltaico rojo y negro a juego, y una tenaza de engaste con trinquete para lograr una terminación limpia, repetible y estanca en cada ocasión.
MC4 es el estándar que habla toda la plataforma — así que el mismo kit termina tus tiradas de sol, viento, agua y almacenamiento, y encaja directamente en las desconexiones rápidas MC4 de cada equipo ANEW.
El cable y los conectores se desarrollaron para durar décadas: carcasas moldeadas en resinas técnicas estables a los rayos UV que no se vuelven quebradizas ni calcáreas a pleno sol, sobre una cubierta de cable con doble aislamiento y estable frente a los UV. El cableado está especificado para igualar la vida útil objetivo de 50 años del equipo al que alimenta.
◷ Disponible en otoño de 2028
Qué incluye el kit
Todo para hacer la conexión.
Tenaza de engaste con trinquete
Una tenaza con trinquete da el mismo engaste controlado y estanco al gas en cada contacto — sin conjeturas y sin soldaduras frías, sean cuales sean las condiciones en obra.
Conectores MC4
Conectores macho y hembra compatibles con MC4 a juego, con código de color rojo y negro para la polaridad, y contactos de cobre estañado para una unión de baja pérdida y resistente a la corrosión.
Cable FV rojo y negro
Cable fotovoltaico con doble aislamiento y estable frente a los UV, en bobinas roja y negra — positivo y negativo, listo para cortar a medida y terminar.
Built for decades outdoors
El cableado nunca debería ser la pieza que falla.
Un generador de 50 años cableado con piezas de 10 años es un sistema de 10 años. Por eso el cable y los conectores se desarrollaron para durar más que la instalación.
Resinas técnicas estables a los rayos UV
Los cuerpos de conector de plástico corriente se vuelven calcáreos, amarillean y se agrietan tras unas pocas temporadas de sol directo — y una carcasa agrietada es un camino de agua directo hasta los contactos. Cada carcasa de este kit está moldeada en resinas técnicas estables a los rayos UV: polímeros resistentes y dimensionalmente estables, con los inhibidores UV integrados en el propio material en lugar de pulverizados en la superficie.
Mantienen su forma y su estanqueidad bajo pleno sol tropical, lluvia intensa, aire salino, ciclos de hielo-deshielo y el ciclo térmico diario de una tirada de CC en servicio — durante décadas, no temporadas. Una vez acoplado, el par sella a IP67 / IP68, y el pestillo exige una liberación deliberada con herramienta, así que nada se afloja con el viento.
Cable fabricado con el mismo estándar
Las bobinas roja y negra son cable fotovoltaico: cobre de hilo fino para resistir la flexión, bajo una doble capa de aislamiento y una cubierta exterior estable frente a los UV homologada para luz solar directa y tiradas al aire libre. Se dobla en frío, resiste la abrasión donde cruza un soporte, y no se endurece ni se agrieta en un tejado.
Terminada con los contactos de cobre estañado y la tenaza de trinquete incluida en la caja, cada unión queda estanca al gas y de baja pérdida — el engaste que dura, no el que se calienta. Toda la tirada está especificada para igualar la vida útil objetivo de 50 años de los generadores, el almacenamiento y los cargadores que conecta.
La ficha técnica
Hecho según el estándar.
En la caja
- TipoKit de terminación de conectores MC4
- Herramienta de engasteTenaza MC4 con trinquete
- ConectoresCompatibles con MC4 — macho y hembra
- Código de polaridadRojo (positivo) · negro (negativo)
- ContactosCobre estañado
- CableCable FV en bobinas roja y negra
- TerminaTiradas de sol · viento · agua · almacenamiento
Homologaciones y compatibilidad
- EstándarMC4 — conector de CC estándar del sector
- Sección de cableCable FV de 4 mm² / 6 mm²
- EstanqueidadIP67 / IP68 — sellado, apto para exterior
- Cuerpo del conectorResina técnica estable a los UV
- AislamientoCubierta estable a los UV, doble aislamiento
- Vida útilObjetivo de 50 años — igual que el equipo
- CompatibilidadTodas las desconexiones rápidas MC4 de ANEW
- UsoCableado en campo y cambios de unidad de ~30 minutos
Las homologaciones de conector y cable siguen el estándar MC4; las cantidades exactas del kit y las clasificaciones certificadas se confirman en la hoja de pedido.
Una plataforma, un conector.
Disponible en otoño de 2028. Dimensiona tu sistema con la herramienta de ANEW, o habla con nuestro equipo.
