La Caja de Conexiones de ANEW — la J-Box — es el punto de conexión entre la generación de energía de ANEW y el bus que la transporta. Dialoga con el lado de generación y lo lleva a un bus de CA de alta tensión, monofásico o trifásico. También entrega a un bus de CC de alta tensión, y lo hace sin importar los voltios que lleguen.
El conducto entra por troqueles de 2″ en cinco caras. Cada conexión es un conector tipo MC4 con código de color. Cada canal tiene su propio fusible autorregenerable, en un portafusibles que un técnico puede cambiar a mano. Y un puerto de expansión y un puerto de comunicaciones incorporan toda la caja a la red E2X de ANEW Energy. La envolvente tiene grado NEMA 4X.
Una sola J-Box da soporte a todos los productos de generación, almacenamiento y distribución de ANEW Energy — de modo que la misma caja recibe la turbina eólica, la turbina hidráulica, el campo solar, el Power Pack y el Poste de Energía.
◷ Disponible en otoño de 2028
Inside the Bus
Sin la tapa: un canal por fase.

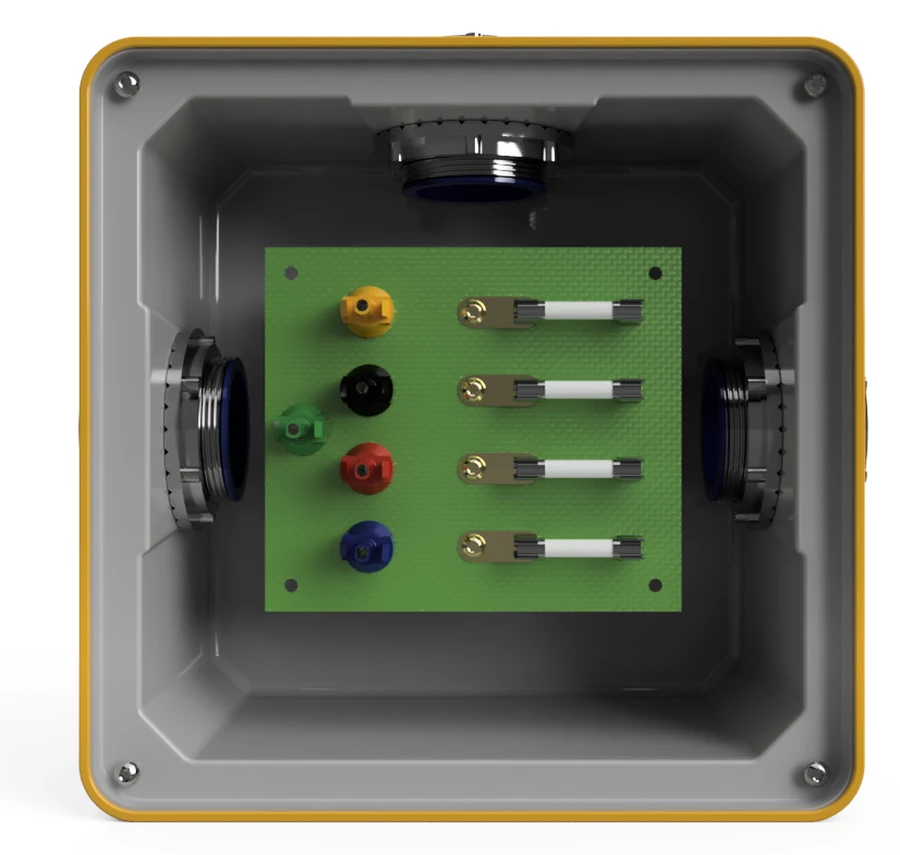

Quita la tapa y la caja se explica sola. La energía llega por un lado, sale por el otro, y cada fase recorre entre medias su propio canal etiquetado y protegido con fusible.
CA: un canal por fase

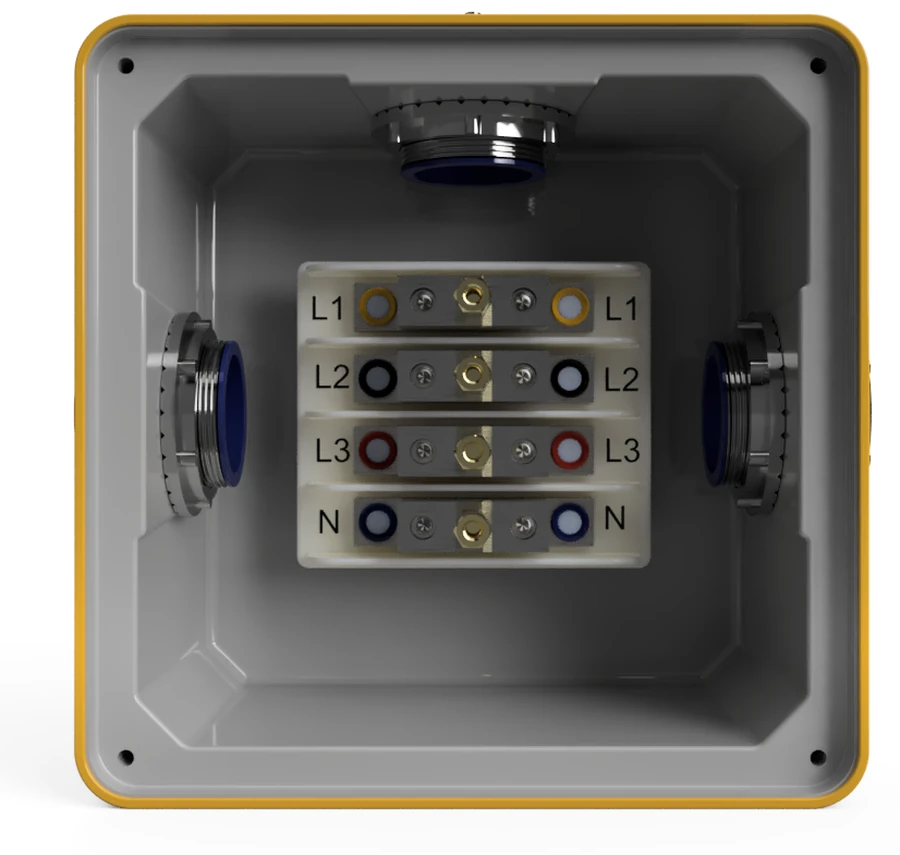

En el lado de CA la caja es deliberadamente aburrida — y esa es la idea. Monofásica o trifásica, cada conductor llega a su propio terminal etiquetado, atraviesa su propio fusible y sale por el terminal correspondiente del lado opuesto. Nada comparte canal, así que un fallo es problema de un canal y un técnico ve cuál de un vistazo.
Como el etiquetado, los anillos de color y los cuerpos de los conectores llevan todos el mismo código, la caja se cablea igual en una fábrica de Ohio que en una ladera de Costa Rica.
CC: la misma disciplina
El lado de CC reutiliza la misma arquitectura — canales etiquetados, conectores tipo MC4 con código de color, un fusible autorregenerable por canal. Lo que cambia es la etiqueta; la disciplina no. Y la J-Box entrega al bus de CC de alta tensión sin importar los voltios que se le presenten, así que una instalación mixta no necesita una caja distinta por fuente.
Eso es lo que permite que una sola envolvente esté detrás de generación, almacenamiento y distribución por igual.
Las vistas sin tapa son renders de ingeniería de la revisión de diseño actual. El número de terminales, las clasificaciones y los marcados certificados se cierran en la certificación.
E2X · Energy to Everything
Una caja de conexiones que informa.
Una caja de conexiones convencional es un callejón sin salida — la energía la atraviesa y nadie aguas abajo sabe nada al respecto. La J-Box tiene un puerto de expansión y un puerto de comunicaciones, que la incorporan a la red E2X de ANEW Energy junto al resto del sistema.
Eso significa que el punto donde aterriza la energía es también un punto que el sistema puede ver: qué canales están activos, qué fusible necesita atención, qué transporta realmente la conexión. La Plataforma de Comunicaciones toma el relevo a partir de ahí — produce la medición fiable y la firma en origen.
- Puerto de expansión — incorpora la caja a la red E2X
- Puerto de comunicaciones — reporta a la Plataforma de Comunicaciones de ANEW
- Visibilidad canal a canal en lugar de una caja muda en la pared
- La misma red que la generación, el almacenamiento y la distribución de ANEW
Puertos y red
- ExpansiónPuerto a la red E2X de ANEW
- ComunicacionesPuerto a la Plataforma de Comunicaciones
- ReportaEstado del canal en el punto de conexión
- Se combina conToda la generación y el almacenamiento de ANEW
- EnvolventeNEMA 4X — los puertos permanecen sellados
Qué conecta
Una caja detrás de toda la gama.
La J-Box da soporte a todos los productos de generación, almacenamiento y distribución de ANEW Energy — la caja no cambia cuando cambia la fuente.
| Dónde se sitúa | Qué recibe | A qué bus |
|---|---|---|
| Energía Eólica★ Generación | Salida de la turbina, con fusible por fase en la torre | CA de alta tensión — monofásica o trifásica |
| Energía Hidráulica | Salida de turbina de agua fluyente | CA de alta tensión — monofásica o trifásica |
| Solar | Cadenas del campo solar en canales tipo MC4 con código de color | CC de alta tensión — sea cual sea la tensión |
| Power PackAlmacenamiento | Entrada y salida de almacenamiento por la misma envolvente | CC de alta tensión — sea cual sea la tensión |
| Poste de EnergíaDistribución | Alimentación del poste y ramal de carga de VE | Ambos — alimentación en CA, entrega en CC |
| eCUBE | Acometida a escala de contenedor desde un único tendido de conducto | Ambos — bus de CA y de CC |
La asignación de bus depende de la configuración del producto y del emplazamiento. Las clasificaciones certificadas finales dependen de la certificación regional.
La ficha técnica
Cada cifra, a la vista.
Parte eléctrica
- TipoCaja de conexiones — "J-Box"
- Bus de CAAlta tensión — monofásico y trifásico
- Bus de CCAlta tensión — sin importar los voltios
- CanalesL1 · L2 · L3 · N — etiquetados en ambos lados
- Barras de busEmbornadas, un puente por canal
- ConectoresTipo MC4 — con código de color por canal
- ProtecciónUn fusible autorregenerable por canal
- ContactosChapados en oro
Envolvente, puertos y servicio
- GradoNEMA 4X — sellada, resistente a la corrosión
- ConductoTroqueles de 2″ en cinco caras
- SelladoJunta perimetral completa

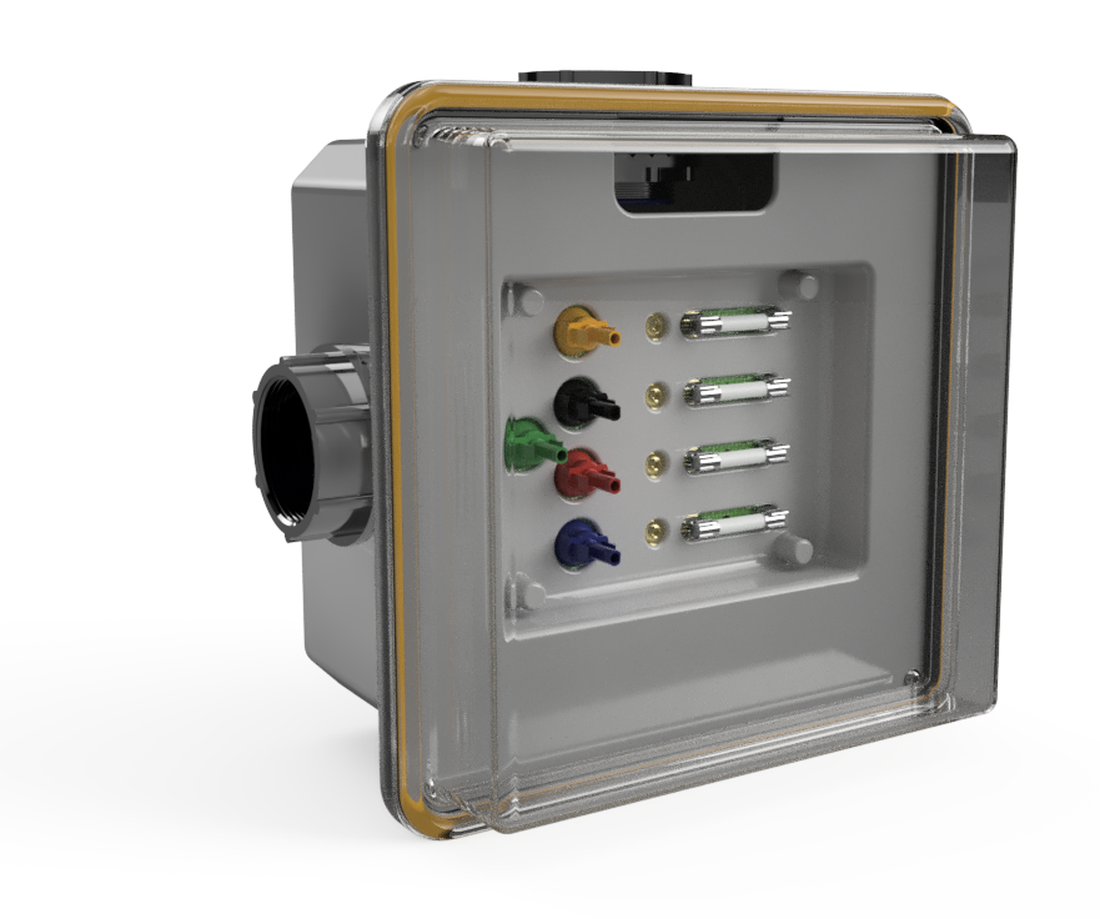

- TapaTransparente — inspecciona sin romper el sellado
- PuertosExpansión (E2X) + comunicaciones
- ServicioFusibles sustituibles a mano, sin herramienta
- EntornoCubierta · vía pública · granja · costa
- Compatible conToda la generación, almacenamiento y distribución de ANEW
- Vida útil objetivo50 años
Las cifras mostradas son objetivos de diseño; las clasificaciones certificadas finales dependen de la certificación regional.
La conexión por la que nunca te preocupas.
Disponible en otoño de 2028. Dimensiona tu sistema con la herramienta de ANEW, o habla con nuestro equipo.
