ANY ENERGY TRANSFORMADOR
El punto de transferencia E2X.
DOBLE DEVANADO · AISLAMIENTO GALVÁNICO · ENERGY TO EVERYTHING
Part of Connect
Doble devanado, aislamiento galvánico.

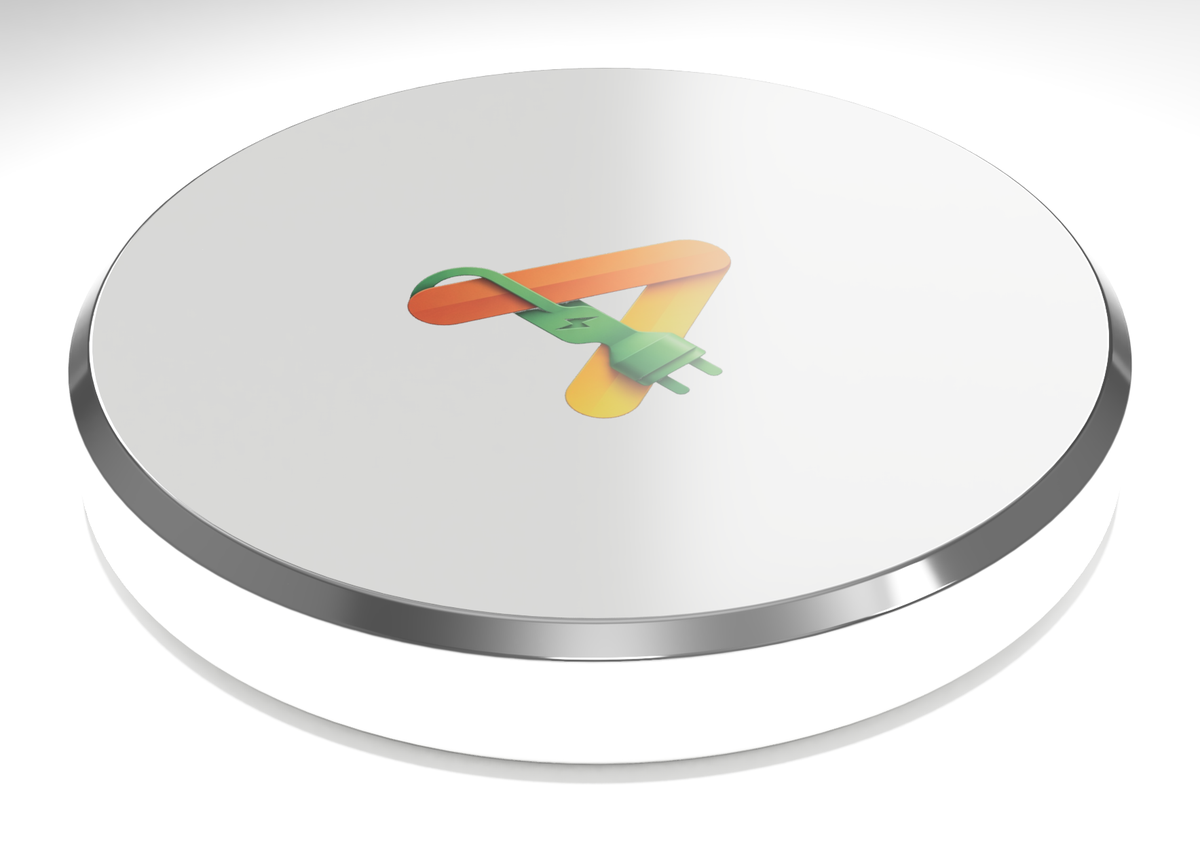

El Any Energy Transformador es el punto de transferencia E2X — integrado en el Poste de Energía y disponible también como unidad autónoma de interconexión a red allí donde haga falta. Se sincroniza con tu microrred y/o con la red pública sea cual sea la frecuencia, la tensión o la fase, moviendo energía con rapidez entre el almacenamiento integrado, tu vehículo eléctrico o la red.
Un segundo conjunto de devanados eléctricamente independiente comparte el núcleo magnético con el primario — la energía cruza únicamente como flujo magnético, nunca por cobre compartido. Ese aislamiento es lo que permite que la capa ANEW Energy Communications ejecute transacciones de compraventa con la red de forma segura — conectándose a la red sin interponer jamás un conductor compartido entre ella y tu sistema. Instalado por su cuenta, se monta justo al lado de las líneas eléctricas que llegan a un emplazamiento o edificio — el punto donde tu sistema se encuentra con la compañía eléctrica.
◷ Disponible en otoño de 2028
Por qué doble devanado
Un núcleo, dos devanados.
La versión corta — y por qué importa
Un devanado único puede mover energía, pero no puede mantener dos sistemas eléctricos separados con seguridad. Nuestro Any Energy Transformador lo resuelve enrollando una segunda bobina completamente separada alrededor del mismo núcleo que la primera.
La energía cruza de un lado al otro únicamente como flujo magnético — nunca como un cable compartido. Ese aislamiento es lo que hace seguro conectarse a la red pública — y es exactamente por eso que el transformador forma parte de Connect, la capa ANEW Energy Communications que ejecuta transacciones de compraventa con la red, moviendo energía entre la red, tu batería y tu vehículo eléctrico a cualquier tensión o frecuencia.
Las compañías eléctricas y los reglamentos exigen este tipo de separación por una razón sencilla: si tu lado y la red estuvieran cableados directamente, una sobretensión en un lado podría saltar directamente al otro — y un operario que repara una línea que cree desenergizada podría recibir una descarga por energía que retorna desde tu sistema.
El doble devanado hace eso físicamente imposible. No hay cable, ni perno, ni metal desnudo que conecte ambos lados — la energía solo cruza como un pulso magnético a través de un espacio aislado, igual que funciona un transformador en un poste de la compañía eléctrica. Es un principio de seguridad probado durante un siglo que todo inspector eléctrico e ingeniero de red ya reconoce, y precisamente por eso supera la revisión de interconexión a red sin fricción, en lugar de exigir un caso de seguridad novedoso.
Inside the transfer point
Cómo funciona realmente el cruce.
Dos conjuntos de devanados independientes, un núcleo compartido y la placa que decide cuándo — y en qué sentido — se mueve la energía.
Dos circuitos, un campo magnético
Los conductores enrollados alrededor del anillo son dos circuitos completos y separados — primario y secundario — de extremo a extremo. Nunca se tocan. Lo que comparten es el núcleo entre ambos, y lo único que lo cruza es un campo magnético.
Ahí está toda la historia de la seguridad en una sola imagen: no existe una vía conductora del lado de la red a tu lado, así que no hay camino de retorno hacia una línea desenergizada ni ruta para que una sobretensión de un lado llegue al otro. También es la razón por la que la unidad supera la revisión de interconexión apoyándose en un principio que los inspectores ya conocen, en vez de en un caso de seguridad novedoso.
La placa que gobierna el cruce
Montada dentro del anillo está la placa de control integrada. Vigila ambos lados de forma continua — tensión, frecuencia, fase, dirección — y decide cuándo conectar, cuánta energía mover y en qué sentido: hacia la red, hacia el almacenamiento integrado o hacia un vehículo eléctrico.
Es la pieza que hace funcionar cualquier energía: sincronizarse con lo que la red esté usando, aceptar CA o CC a la entrada y entregar la CA o CC que realmente necesita la carga que tiene delante. Cada cruce queda registrado a través de Connect, de modo que una transacción de compraventa con la red tiene un registro y el equipo tiene una identidad.
Vista CAD mostrada a título ilustrativo. La configuración de los devanados, la construcción del núcleo y la implementación de la placa de control están sujetas a acuerdo de confidencialidad.
La ficha técnica
Hecho para E2X.
Diseño y construcción
- Nombre en clave«Any-Energy Transformer»
- TopologíaDoble devanado, con aislamiento galvánico
- AislamientoDos devanados independientes, núcleo compartido
- Transferencia de energíaSolo flujo magnético — sin cobre compartido
- Dimensiones700 mm de diámetro × 150 mm
- UbicaciónPlato del Poste de Energía, o autónomo en el punto de interconexión a red
- FunciónPunto de transferencia E2X — Energy to Everything
- Se combina conHasta 500 kWh integrados · 1 MWh en postes emparejados
- Caso de usoCarga rápida de VE + compraventa con la red · interconexión autónoma en un emplazamiento o edificio
Rendimiento y red
- Sincronización con la redCualquier frecuencia, tensión o fase
- EntradaCA o CC · monofásica, bifásica o trifásica — etapa de entrada indiferente a la fase
- Frecuencia50 Hz o 60 Hz, sincronizada con la red
- Salida — CA / red120 / 220 / 480 V · 50 o 60 Hz
- Salida — VE / batería200–800 V CC, CC-CV
- DirecciónBidireccional — V2G / regeneración · comprar, vender o consumir a bordo
- Eficiencia máximaDiseño de alta eficiencia — validado por nivel de potencia
Protección contra sobretensiones y fallos
- Protección contra sobretensionesTVS/MOV doble escalonado — en el mástil y en el extremo de servicio
- SobreintensidadPares de fusibles escalonados; falla primero el extremo accesible
- Gestión de fallosProtección con diodo activo contra polaridad inversa
- Conexión a redComprobación dV/dt en paso por cero con contador de reintentos
- ReposoSin carga, salida nula hasta detectar una carga válida
Seguridad y servicio
- Aislamiento para servicioSeccionadores con bloqueo en cada fuente de energía, listos para LOTO
- Seguridad del personal de redBarrera galvánica — sin camino de retorno hacia líneas desenergizadas
- ConectoresMC4 / MC6 estándar del sector — nunca acoplar bajo carga
- MonitorizaciónDe sí mismo y del entorno, en tiempo real
- Identidad PUFID anclada al hardware — vincula la unidad a su activo de financiación para el comercio de créditos
Las cifras mostradas son objetivos de diseño, validados por ingeniería en etapas. Los detalles completos de implementación del transformador y del sistema están sujetos a acuerdo de confidencialidad; las clasificaciones certificadas finales dependen de la certificación regional y de la validación de ingeniería.
Un transformador, todas las conexiones.
Disponible en otoño de 2028. Míralo en acción en el Poste de Energía, o habla con nuestro equipo.
